立軸沖擊式破碎機又叫VSI制砂機，它是我公司結合國外技術和多年制造經驗研發而成，主要由進料斗、吊架、渦動破碎腔、葉輪、主軸總成、底座、傳動裝置、支架、潤滑系統等幾大部件組成，其每件部件都有不同的作用，發揮著重要作用。立軸沖擊式破碎機因具有破碎比大，產品粒形好，性價比高等優勢特點，所以一經面世就成為國內、國外較受追捧的高產碎石設備。

立軸沖擊式破碎機圖片

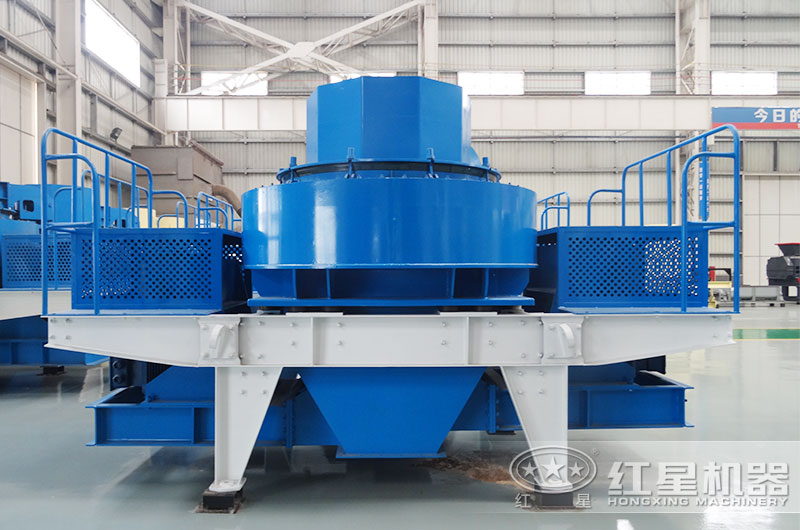

立軸沖擊式破碎機

立軸沖擊式破碎機生產車間

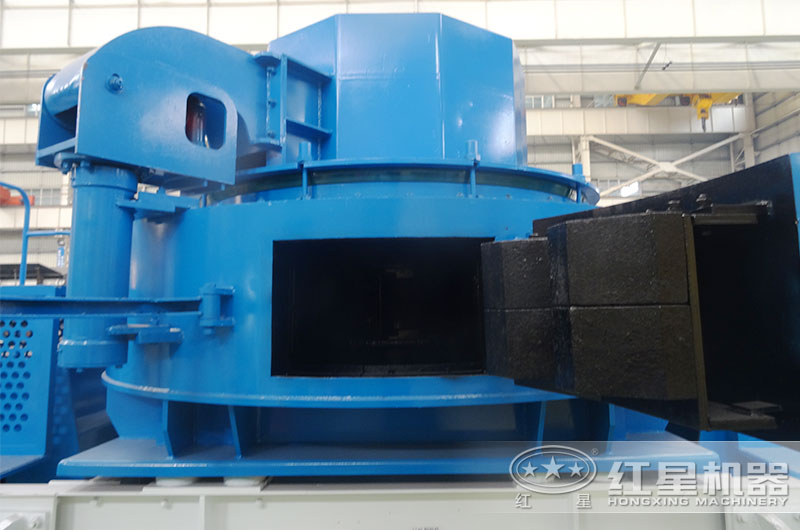

立軸沖擊式破碎機細節圖

立軸沖擊式破碎機生產現場

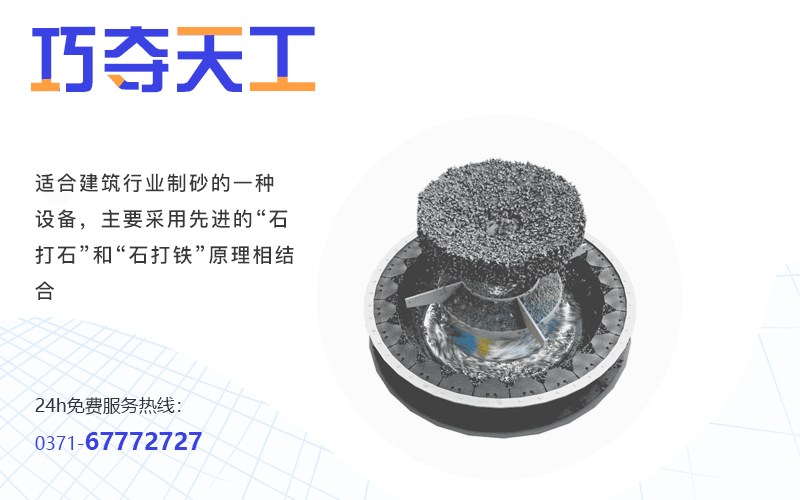

立軸沖擊式破碎機工作原理

立軸沖擊式破碎機工作原理圖

物料由進料斗進入直通沖擊破碎機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，而后，同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

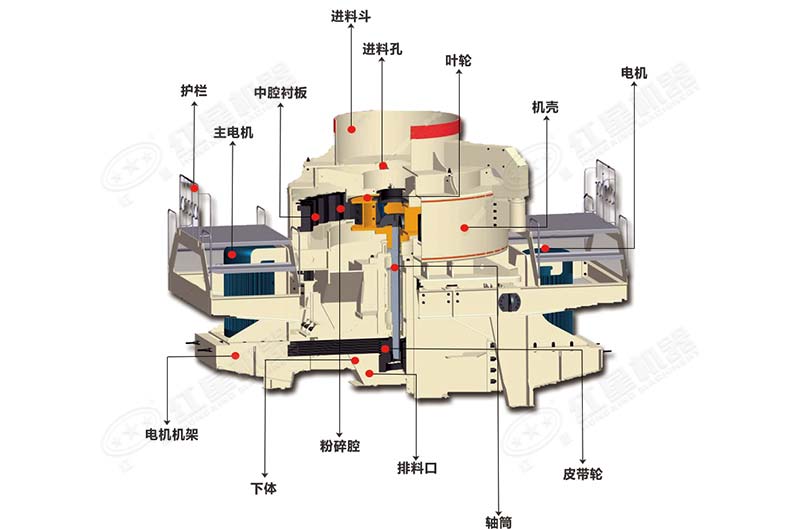

立軸沖擊式破碎機內部結構

立軸沖擊式破碎機內部結構圖

立軸沖擊式破碎機性能優勢

1、大通過量

深腔轉子設計，更大的通過量

2、易維護

液壓開蓋裝置，方便檢修，易于維護。

3、破碎率高

石打鐵破碎腔，破碎效率更高。

4、可控性強

細油潤滑方案，提供更大的速度范圍。

VSI立軸沖擊式破碎機應用領域眾多

立軸沖擊式破碎機現場生產視頻

立軸沖擊式破碎機應用廣泛，生產現場遍布各地，這里為大家提供的是其中之一，主要用來破碎花崗巖，采用的設備是雙臺細鄂破與一臺立軸沖擊式破碎機，原料經振動給料機進入分別進入兩臺鄂破機中，破碎成小于50㎜粒度的顆粒，然后經過膠帶輸送機進入立軸沖擊式破碎機中進行制砂，整個生產線運行平穩，高產節能，下面是具體生產現場視頻：

立軸沖擊式破碎機制砂生產現場視頻

如何購買這款立軸沖擊式破碎機

現在砂石行業一片火熱，很多用戶都想購買這款立軸沖擊式破碎機，但如何購買呢？

購買設備一定要選好廠家，做好考察，這里推薦大家來河南紅星機器廠家。一方面紅星機器廠家是40年老廠，有強勁的實力，現貨直銷，價格便宜；另一方面大家享受的權益比較多，可以好好的考察，現場參觀用戶現場等，大家可以在購買設備之前就能對設備各方面性能有充分的了解。因此，若您對立軸沖擊式破碎機比較感興趣，歡迎來廠考察選購，同時，也支持您在線免費咨詢。

遼寧大連用戶來廠考察選購立軸沖擊式破碎機

技術參數
