細碎破碎機有哪些？工作原理及型號參數介紹

發布者：武永蘭發布：2024-05-20 14:16:43 更新：2024-05-20 14:48:24

工廠直供，價格優惠享不停！ 如果您想了解我們的產品，歡迎點擊咨詢 在線咨詢了解產品

細碎破碎機也稱細碎機，主要用于將經過一級破碎后的物料進一步破碎至所需的粒度，在砂石生產線中放在二級破碎使用，適用于石灰石、河卵石、煤炭等多種硬、脆物料，目前市場上細碎破碎機有哪些？工作原理、內部結構、型號參數是什么樣的，這里為大家詳細介紹。

安徽客戶現場圖片

一、細碎破碎機有哪些？

細碎破碎機設備目前市場上種類有很多，其中細鄂破機、沖擊式破碎機、細碎機等使用效果更好，選擇時需考慮物料硬度、產量和成品粒度等一些因素，進行合理選擇。

01細鄂破機

內部結構：固定顎板、活動鄂板、機架、上下護板、調整座、動鄂拉桿等組成。

工作原理：為驅動擠壓型，由動顎和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業。

細鄂破機圖片

該機優化運動參數，V型破碎腔深、沒有死區，在破碎腔下部沖程更大，破碎比更大，不會發生堵料，有楔塊調整排料口，減小了工人勞動強度和停機時間，飛輪配重塊位置的精心設計，改善了整機動平衡系統的性能，運行更穩定，提高一定產量，同時電機座和主機一體化結構，安裝更加簡便、節約占用空間。

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力(t/h)	偏心軸轉速(r/min)	電機功率 (kw)	外形尺寸（長×寬×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P 5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P 7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P 11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P 15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P 30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P 55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P 55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P 55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P 110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P 110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P 160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P 280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P 15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P 22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P 30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P 37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P 55	2210×2320×1723

注：產量根據不同物料，進料粒度等因素其結果將有所不同

02沖擊式破碎機

內部結構：由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等部分組成。

工作原理：當物料落入進料斗，經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，與反彈后自由下落的另一部分物料進行撞擊，一起沖擊到物料襯層（石打石）或反擊塊（石打鐵）上，被反彈斜向上沖擊到渦流腔的頂部，改變其運動方向，偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，這樣，一塊物料在渦流破碎腔內受到兩次至多次撞擊、摩擦和研磨破碎作用，由下部排料口排出。

沖擊式破碎機圖片

融合了新的破碎技術和設計理念，通過四口葉輪設計、破碎腔撞擊角度進行改善，通過量提升，產量大，物料在與物料碰撞間可沿自然的紋理面發生破碎，達到成品粒型好但自身消耗低的特點，周護板上下可掉頭，及組合式拋料頭，只需更換磨損部分，降低各項成本，具備多年應用經驗。

型號		VSI 7611	VSI 8518	VSI 9526	VSI 1140	VSI 1145	VSI 1150
處理量 (t/h)	瀑落與中心進料	80-180	140-260	200-380	300-520	350-610	360-650
處理量 (t/h)	全中心進料	40-90	70-130	100-190	160-260	180-355	190-365
最大入料尺寸	軟料	35	40	45	50	50	50
最大入料尺寸	硬料	30	35	40	40	45	45
轉速（r/min）		1700-1890	1520-1690	1360-1510	1150-1300	1150-1300	1150-1300
電機功率		4P 110	4P 180	4P 264	4P 400	4P 440	4P 500
外形尺寸（長×寬×高）（mm）		4100×2250×2300	4160×2360×2500	4540×2500×2830	5500×2750×3100	5500×2750×3100	5500×2750×3100

注：產量根據不同物料，進料粒度等因素其結果將有所不同

03細碎機

內部結構：主要由轉子、軸承、錘頭、殼體、破碎腔、反擊襯板、排料篦條板和傳動機構組成。

工作原理：在電機的帶動下，轉子高速旋轉，物料進入一破碎腔破碎，與轉子上的板錘撞擊破碎，然后進入第二細碎腔進行粉碎，在出料口排出。

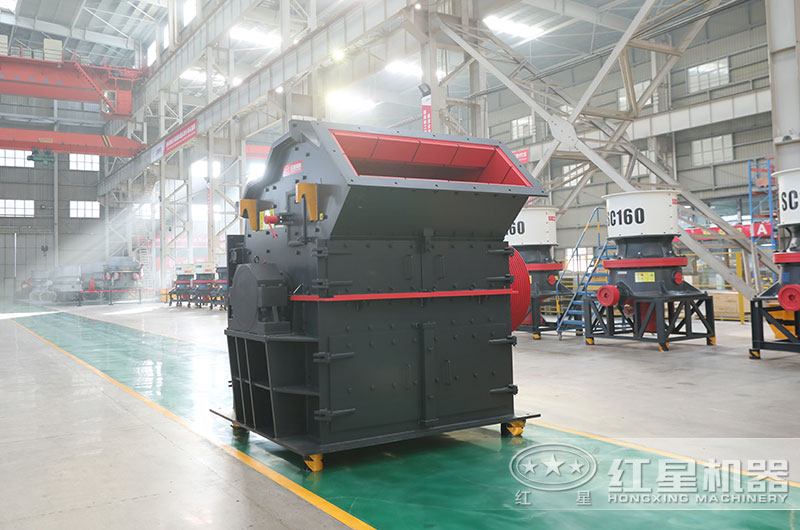

細碎機圖片

為連續作業式設備，與轉子上的板錘撞擊破碎，有篦條，處理各種硬、脆物料進行細碎，以及制作磨料，采用篦板的設計、鋼性硬擠壓破碎，使得細碎效率大大提高，同時高線速度、運轉快，節電降耗比傳統的輥壓機好，運行性能穩定可靠，錘頭壽命長、投人成本低。

型號	PXJ0804	PXJ0806	PXJ0808	PXJ1010	PXJ1212	PXJ1414	PXJ1616	PXJ1818
轉子直徑×寬度	800×400	800×600	800×800	1010×1010	1200×1200	1400×1400	1600×1600	1800×1800
石灰石(t/h)	5-45	7-55	10-65	15-75	20-110	25-150	30-200	40-260
電機功率	37	45	45	55	110	160	250	315

注：產量根據不同物料，進料粒度等因素其結果將有所不同

二、細碎破碎機價格多少？

關于細碎破碎機價格，依據目前市場上，通常在幾萬、幾十萬到上百萬元都有，差異還是比較大的，因設備本身種類較多，具體需要根據其選擇來定，另外，市場上銷售企業較多，也需要考察質量和使用效果。

具體細碎破碎機多少錢一臺？歡迎來電或者在線咨詢了解，有經理直接報價，而且紅星礦山機械廠家是屬于自產自銷、享批發價優惠，而且技術完善、質量有保障，提供配置方案、免費安裝、調試、后期維修、保養等各項服務，客戶案例多，綜合對比來說，知根知底、選擇更放心。
