沖擊錘式破碎機也就是我們說的錘式破碎機，結合工作原理而命名，是以沖擊形式破碎物料的設備，適用于石灰石、爐渣、焦碳、煤等物料的粗、中碎和細碎作業，可實現一次投料成型，生產能力高、運營成本低，受到大家喜愛，關于其結構、型號、價格等相關內容，這里都有詳細介紹。

沖擊錘式破碎機圖片

大型沖擊錘式破碎機圖片

一、沖擊錘式破碎機工作原理及結構圖

沖擊錘式破碎機工作時，電動機帶動轉子作高速旋轉，物料均勻的進入破碎機腔中，高速回轉的錘頭沖擊、剪切撕裂物料致物料被破碎，同時，物料自身的重力作用使物料從高速旋轉的錘頭沖向架體內擋板、篩條，大于篩孔尺寸的物料阻留在篩板上繼續受到錘子的打擊和研磨，直到破碎至所需出料粒度后通過篩板排出機外。

沖擊錘式破碎機主要是有箱體、轉子、錘頭、反擊襯板、篩板、出料口、鏈接機構等結構組成，錘頭大概有8個，單個重量大、轉子轉速高、轉動慣量大，體現了以大破小、以重碎輕，壽命提高4-6倍，其機架部分為三分體結構，只須打開破碎機后部機殼，即可進行更換板錘、破碎板、襯板等檢修維護作業。

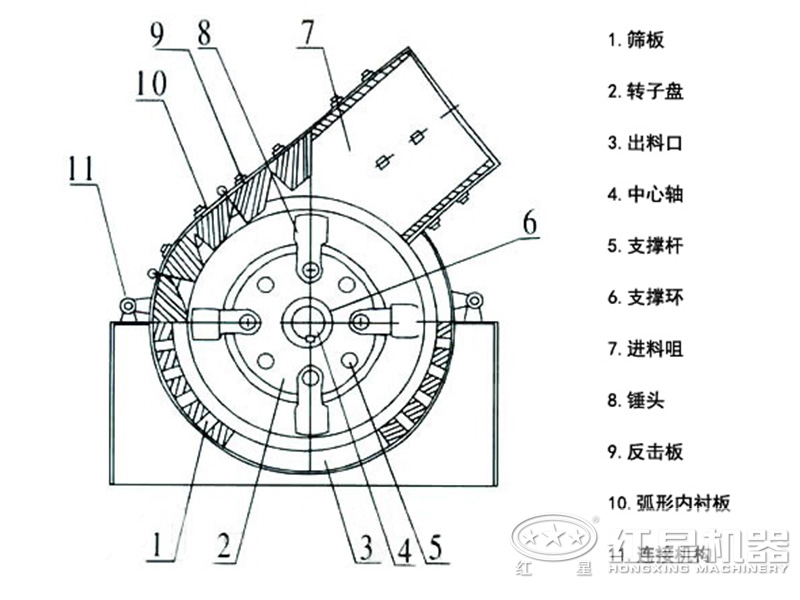

沖擊錘式破碎機結構圖

二、沖擊錘式破碎機優缺點分析

機體結構設計合理，工藝流程簡化、占地面積小，縮減成本。

工作效率高，加上全自動控制系統、實現遠程操作，更靈活、安全有保障。

成品率高、粒型好，呈立方體狀、針片狀含量低，符合使用要求。

采用高耐磨材料錘頭、篦板及反擊板，使用壽命更長。

自帶密封性質、配置防塵及消音裝置，解決了車間粉塵大以及機體漏灰等問題。

采用外置的油泵、油箱、管路潤滑系統，油溫過高或油流速過慢時將自動停機。

缺點：錘頭和蓖條篩磨損快，檢修和找平衡時間長，當破碎硬物質物料，磨損更快，破碎粘濕物料時，易堵塞蓖條篩縫，為此容易造成停機（含水量不應超過10%），不過，現在已經有了很大改善。

沖擊錘式破碎機工作現場圖片

三、沖擊錘式破碎機型號大全

沖擊錘式破碎機型號目前有23款，每小時產量3-3000噸，有PC、PCZ、PCX系列，能夠是直接將1200毫米以下物料破碎至3到60毫米，具體沖擊錘式破碎機型號及參數下表。

注：產量根據不同物料，進料粒度等因素其結果將有所不同

注：產量根據不同物料，進料粒度等因素其結果將有所不同

四、沖擊錘式破碎機價格

對于沖擊錘式破碎機價格，通常在幾萬到幾十萬左右，受影響因素較多，出現高低不等，與機型、型號、產量大小選擇有關，而且就算是同一個型號設備，不同廠家技術水平和質量也有差異，所以報價不一樣。

紅星機器廠家位于鄭州市高新技術產業開發區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區，研、產、銷一體化運作，四十年來始終如一，誠信服務每一位客戶，現貨直接面向用戶，享受批發價優惠，具體沖擊錘式破碎機價格多少錢，可免費咨詢了解，有產品經理一對一服務。
